제품설명

L.O(Lube Oil) System은 회전기기의 베어링과 기어 등 마찰부에 적정 압력·온도·청정도의 윤활유를 공급하는 설비입니다. 윤활유 공급이 중단되면 기기가 즉시 손상되기 때문에, 주·예비 펌프 이중화와 압력 저하 시 자동 절환 기능 등 높은 신뢰성이 요구됩니다.

주요 구성

•  윤활유 저장 탱크(히터 내장) 및 레벨 감시

•  주·예비 윤활유 펌프(전동 또는 축 구동) 및 자동 절환 회로

•  듀플렉스 필터(운전 중 절환 가능), 판형 또는 쉘앤튜브 냉각기

•  온도조절밸브, 압력조절밸브, 축압기(Accumulator)

•  압력·온도·차압 계측 및 알람·트립 인터록 제어반

특징 및 장점

•  정유·석유화학 현장의 방폭 구역(Zone 2, Class I Div. 1 등)에 맞는 Ex d 모터·Ex ia 계기 적용

•  발주처 사양(Owner Spec.) 및 API 기준에 따른 설계·검사 문서 제출

•  스키드 위에 배관·전기까지 완성해 출하하므로 현장에서는 연결 작업만 필요

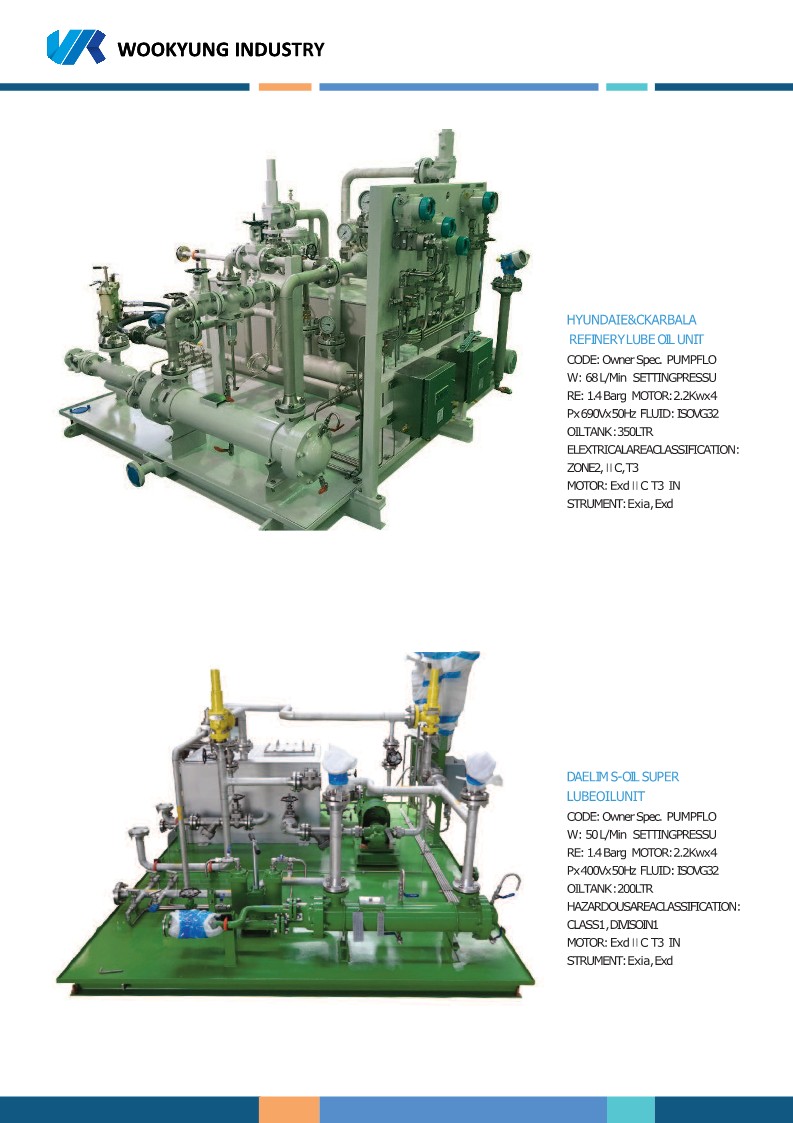

납품 실적

•  현대건설 이라크 KARBALA 정유공장 Lube Oil Unit (68 L/min, 1.4 barg, 오일탱크 350 L, Zone 2 방폭)

•  대림 S-OIL Super Lube Oil Unit (50 L/min, 1.4 barg, 오일탱크 200 L, Class I Div. 1 방폭)

적용 분야

엔진 발전소 윤활 계통, 정유·석유화학 플랜트 대형 펌프·압축기, 산업용 터빈·기어박스
