제품설명

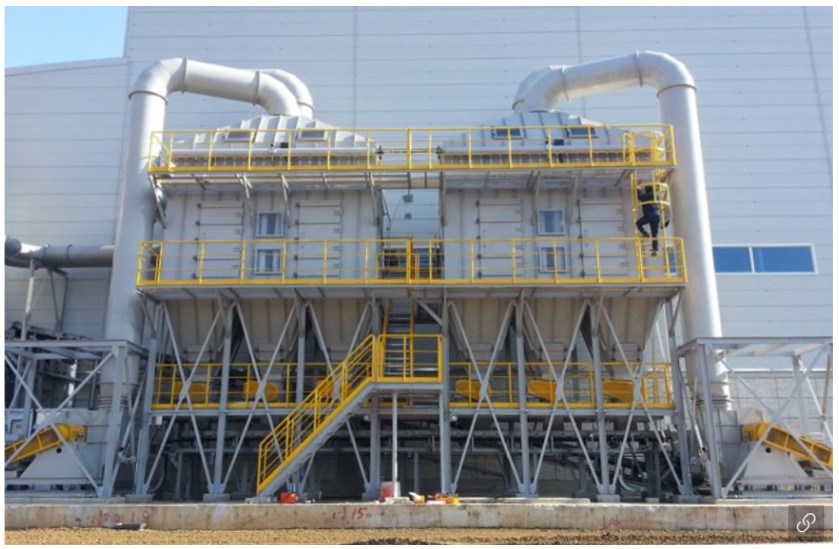

BAG FILTER 집진기는 분진을 함유한 배기가스를 원통형 여과포(BAG)에 통과시켜 분진을 여과포 표면에 포집하고, 깨끗한 공기만 배출하는 대기오염 방지 설비입니다. 여과포에 쌓인 분진은 압축공기 펄스(Pulse Jet)로 주기적으로 털어내 호퍼로 낙하시키므로, 필터 교체 없이 장기간 연속 운전이 가능합니다.

주요 구성

•  집진 하우징 및 여과실: 배기가스 유입부, 여과포 설치 챔버, 청정 공기실

•  여과포(BAG)와 케이지: 분진 성상·온도에 따라 폴리에스터, PPS, 테프론, 유리섬유 등 재질 선정

•  펄스 제트 청소 장치: 압축공기 헤더, 다이어프램 밸브, 타이머 또는 차압 제어

•  호퍼 및 분진 배출 장치: 로터리 밸브, 스크류 컨베이어, 분진 저장조

•  송풍기(팬)와 덕트, 댐퍼, 스택

•  제어반: 차압 감시, 청소 주기 자동 제어, 팬 인버터 운전

특징 및 장점

•  미세 분진까지 포집하는 높은 집진 효율

•  차압에 따라 청소 주기를 자동 조절해 압축공기 소비와 여과포 수명을 최적화

•  처리 풍량·분진 농도·가스 온도에 맞춰 여과 면적과 여과 속도를 설계

•  옥외 설치용 지붕·플랫폼·계단 등 구조물 포함 일괄 제작

적용 분야

제조 공장의 분진 발생 공정(절단·연마·분쇄·혼합·포장), 보일러·소각로 배가스 처리, 분체 원료 이송 설비, 발전소 보조 설비

우경인더스의 수행 범위

분진 성상 조사 및 풍량 산정, 집진기 설계·제작, 덕트·구조물 시공, 시운전 및 배출 농도 측정을 수행합니다.
